触指斜圈弹簧在母线连接器中的大作用
发布时间:2024-09-18 09:49:08来源:

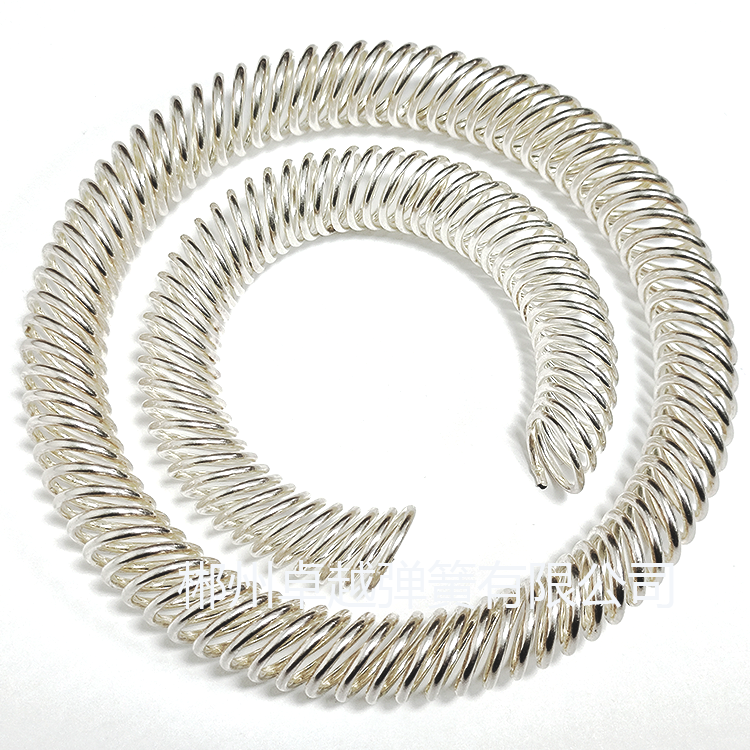

一、触指斜圈弹簧的结构特点与工作原理
(一)结构特点
触指斜圈弹簧通常由多个螺旋状的金属丝组成,这些金属丝呈倾斜状排列,形成一个类似圆锥的形状。这种独特的结构使得触指斜圈弹簧具有以下特点:
1、高弹性:能够在一定的压力范围内产生较大的弹性变形,从而保证与接触部件之间的紧密贴合。
2、多点接触:多个金属丝可以在接触面上形成多个接触点,增加了接触面积,提高了导电性能。
3、自适应性:可以根据接触部件的形状和尺寸自动调整自身的形状,确保良好的接触状态。
(二)工作原理
当母线连接器的两个导电部件接触时,触指斜圈弹簧受到挤压,金属丝发生弹性变形。这种变形使得弹簧对接触部件产生一定的压力,从而保证了良好的电气连接。同时,由于多点接触的存在,电流可以通过多个接触点均匀地分布,减少了局部过热的风险。
二、触指斜圈弹簧对母线连接器性能的影响
(一)电气连接性能
1、降低接触电阻
触指斜圈弹簧的多点接触和高弹性特性能够有效地降低母线连接器的接触电阻。接触电阻的降低有助于减少电能在连接部位的损耗,提高电力传输效率。例如,在高电流传输的情况下,较低的接触电阻可以显著降低能量损失,保证电力系统的稳定运行。
2、提高导电稳定性
与传统的连接方式相比,触指斜圈弹簧能够在长期使用过程中保持较为稳定的导电性能。即使在母线连接器受到振动、温度变化等外界因素影响时,触指斜圈弹簧仍然能够保证良好的接触状态,确保电流的稳定传输。
(二)机械稳定性
1、增强连接的可靠性
触指斜圈弹簧可以提供持续的压力,确保母线连接器的两个导电部件之间紧密连接。这种紧密连接可以有效地防止连接部位的松脱和接触不良,提高了母线连接器的可靠性。例如,在电力系统运行过程中,可能会受到机械振动、冲击等外力作用,触指斜圈弹簧的存在可以有效地抵御这些外力,保证连接的稳定性。
2、适应不同的安装条件
由于触指斜圈弹簧具有自适应性,它可以适应不同形状和尺寸的导电部件,以及不同的安装角度和力度。这使得母线连接器在各种复杂的安装环境中都能够实现良好的连接,提高了母线连接器的通用性和适应性。
(三)热性能
1、均匀散热
触指斜圈弹簧的多点接触结构有助于电流在接触面上均匀分布,从而减少了局部过热的可能性。同时,良好的电气连接也有利于热量的快速传导和散发,提高了母线连接器的散热效率。例如,在高负荷运行的情况下,母线连接器产生的热量可以通过触指斜圈弹簧均匀地散发出去,避免了局部过热导致的设备损坏。
2、降低热应力
均匀的散热可以降低母线连接器内部的温度梯度,从而减少热应力的产生。热应力的降低有助于延长母线连接器的使用寿命,提高其可靠性。
三、与传统连接方式的对比
(一)传统连接方式的局限性
传统的母线连接器连接方式主要包括螺栓连接、焊接等。螺栓连接虽然简单,但在长期使用过程中容易出现松动,导致接触不良和接触电阻增大。焊接连接虽然连接牢固,但焊接过程复杂,且在维修和更换部件时较为困难。
(二)触指斜圈弹簧的优势
1、可靠性更高
触指斜圈弹簧能够在各种复杂的工况下保持良好的连接状态,避免了传统连接方式中容易出现的松动和接触不良等问题,大大提高了母线连接器的可靠性。
2、安装和维护更方便
与焊接连接相比,触指斜圈弹簧的安装和拆卸更加方便快捷。在需要维修或更换部件时,可以轻松地进行操作,减少了维修时间和成本。
3、适应性更强
触指斜圈弹簧可以适应不同形状、尺寸和安装条件的导电部件,而传统连接方式对部件的匹配度要求较高,适应性相对较弱。
四、触指斜圈弹簧在母线连接器中的发展趋势
(一)高性能材料的应用
随着材料科学的不断发展,越来越多的高性能材料将应用于触指斜圈弹簧的制造中。例如,新型的高强度、高导电性合金材料可以进一步提高触指斜圈弹簧的性能,使其在母线连接器中发挥更大的作用。
(二)智能化设计
未来,触指斜圈弹簧可能会实现智能化设计。通过在弹簧中集成传感器等元件,可以实时监测弹簧的工作状态,如接触压力、温度、导电性能等,并根据这些参数进行自动调整和优化,进一步提高母线连接器的性能和可靠性。
(三)小型化和集成化
随着电力系统的不断小型化和集成化发展,母线连接器也将朝着小型化和集成化的方向发展。触指斜圈弹簧作为母线连接器的关键元件,也将需要进行相应的小型化设计,以适应新的发展需求。
五、结论
触指斜圈弹簧在母线连接器中具有不可替代的重要作用。其独特的结构特点和工作原理使其在电气连接性能、机械稳定性和热性能等方面表现出色。与传统连接方式相比,触指斜圈弹簧具有更高的可靠性、更方便的安装和维护以及更强的适应性。通过实际应用案例分析可以看出,触指斜圈弹簧在各种复杂的环境和工况下都能够保证母线连接器的高效、稳定运行。随着材料科学、智能化技术等领域的不断发展,触指斜圈弹簧在母线连接器中的应用将迎来更加广阔的发展前景。在未来的母线连接器设计和制造中,应充分考虑触指斜圈弹簧的应用,以提高母线连接器的整体性能和可靠性。
