V型弹簧与U型弹簧对比
发布时间:2025-02-06 10:28:20来源:
结构特点

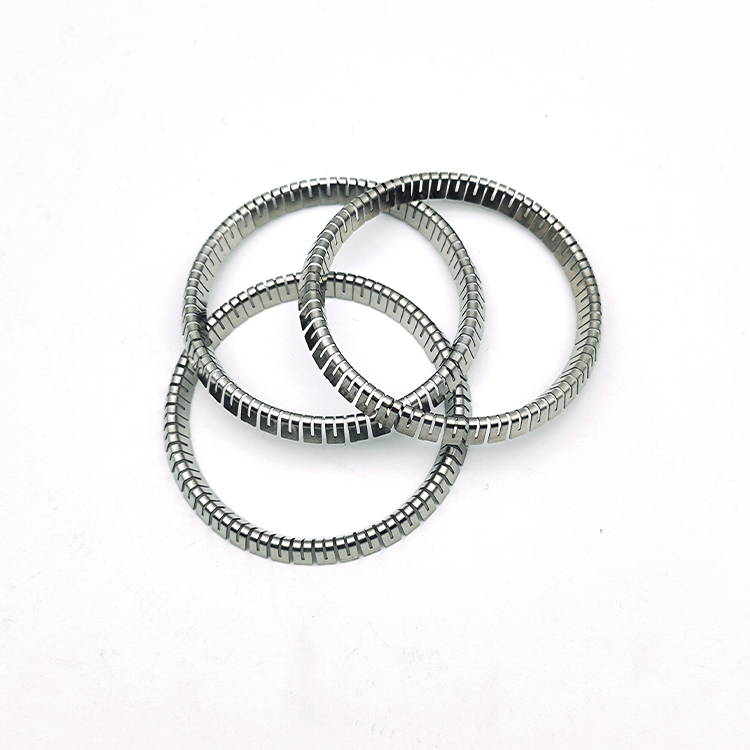

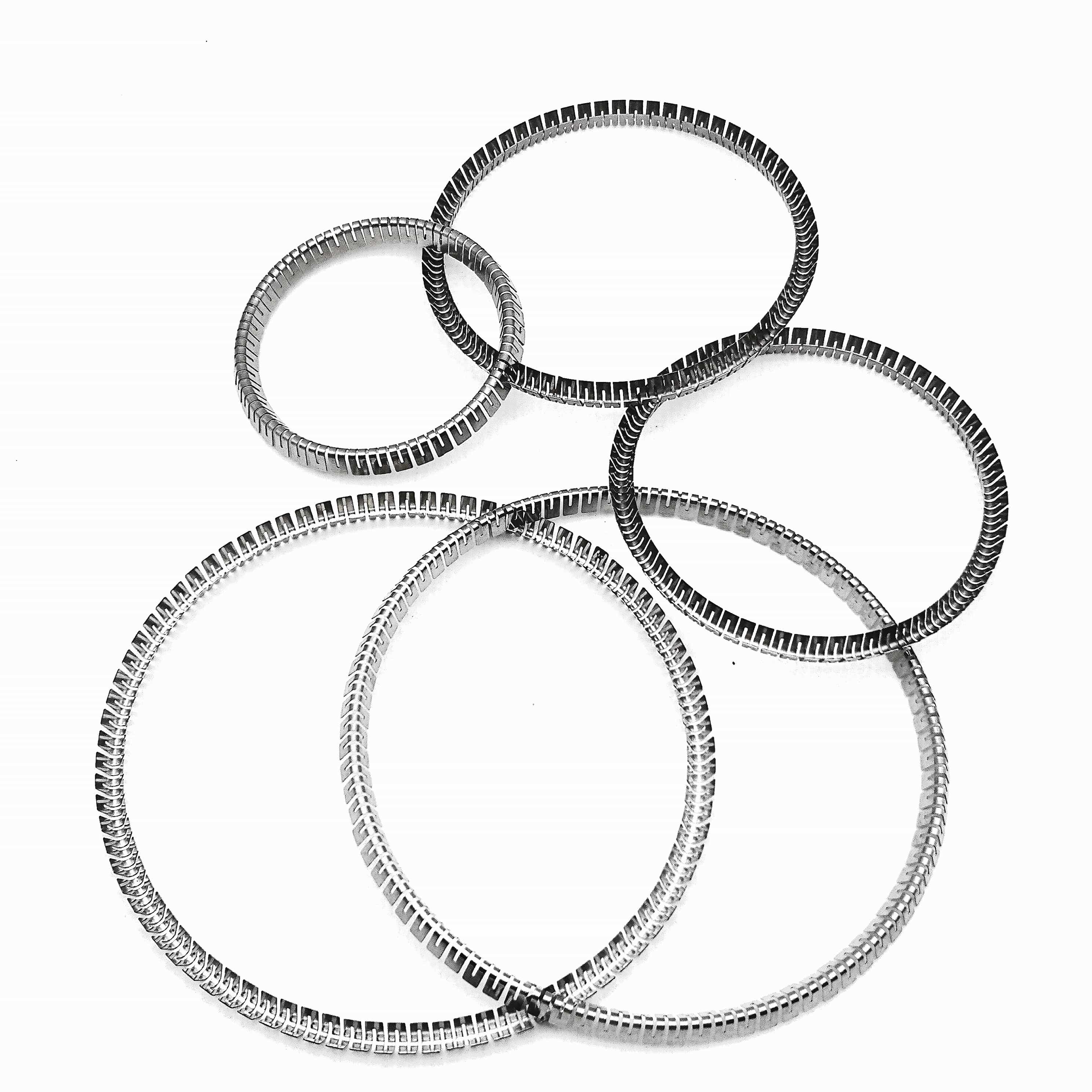

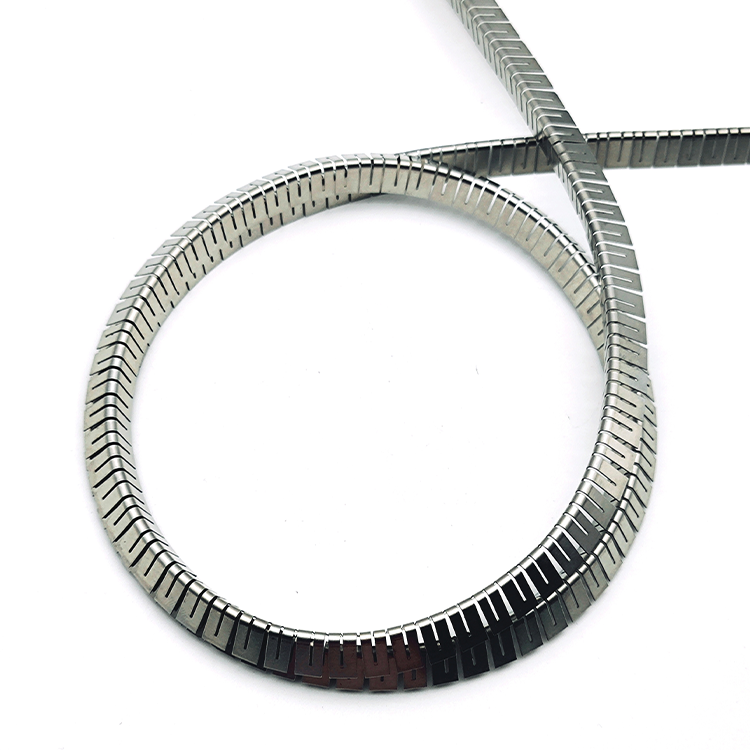

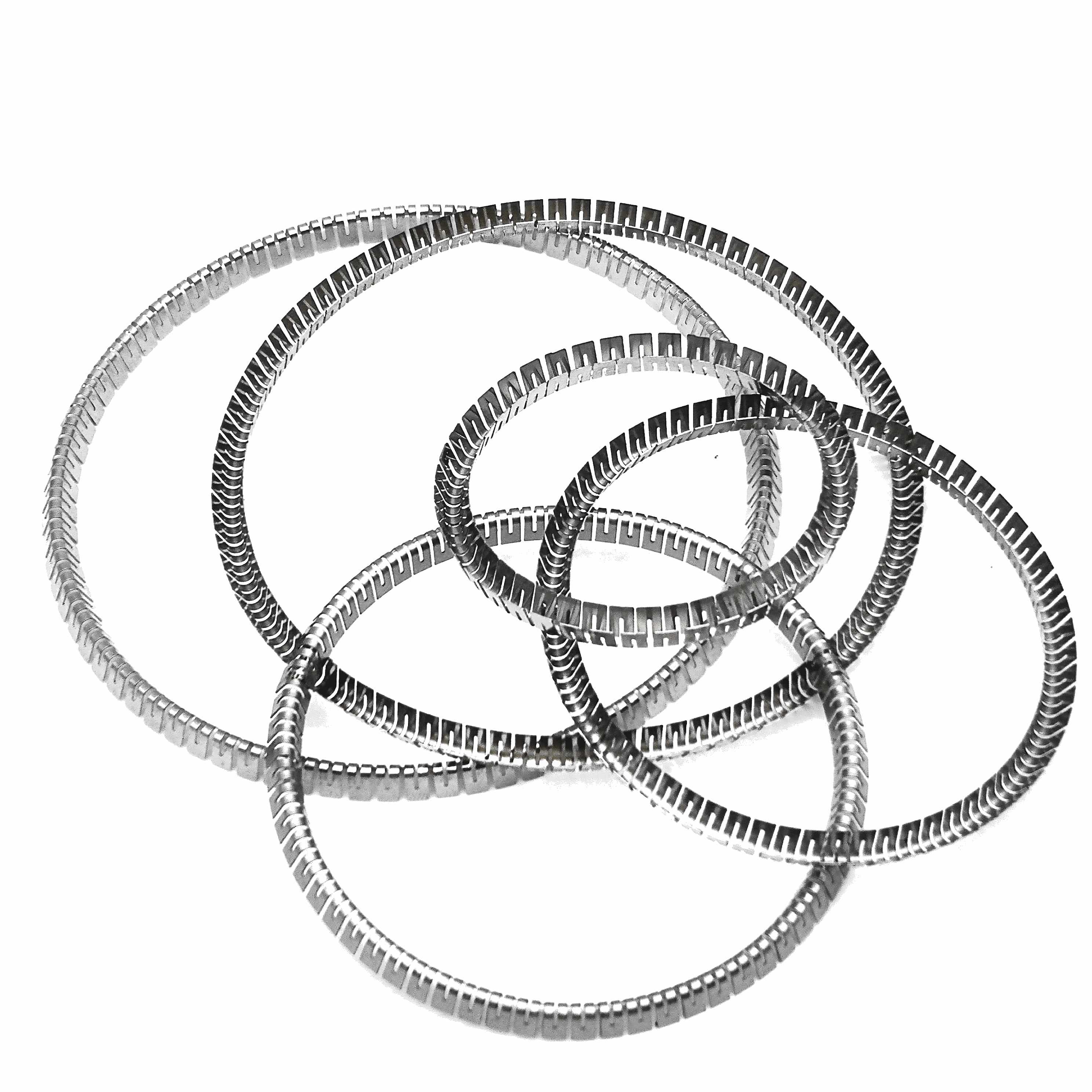

1、 V 型弹簧结构
V 型弹簧呈 V 字形,其独特的几何形状赋予了它特殊的力学性能。这种结构使得弹簧在受力时,能够将力均匀地分散到密封唇上,提供稳定且均匀的压力。V 型弹簧的开口角度和臂长等参数会影响其弹性和负载能力,一般来说,开口角度较大的 V 型弹簧具有更宽的变形范围,能适应较大的密封间隙变化;而臂长较短的弹簧则具有更高的刚度,可提供更大的初始密封力 。
2、 U 型弹簧结构
U 型弹簧整体呈 U 字形,通常由金属丝绕制而成。U 型弹簧的两端相对平行,在与密封唇配合时,主要通过自身的弹性变形来提供密封压力。U 型弹簧的内径、外径以及弯曲半径等参数决定了其与密封唇的贴合程度和弹性性能。相较于 V 型弹簧,U 型弹簧的结构相对简单,但其在力的分布均匀性上稍显不足 。
U 型弹簧形状类似于字母 U,主要由钢丝绕制而成 。其横截面可以是 U 型,也有圆形、方形等其他形状设计 。U 型弹簧的两端相对平行,在工作时,通过自身的弹性变形产生闭合力,实现自锁功能 。在汽车悬挂系统和机床的平衡装置中,U 型弹簧的这种结构能够有效地平衡设备的重量和重心,保障设备的稳定运行。


性能表现
1、 弹性性能
V 型弹簧:具有较大的弹性变形范围,在承受较大压力时,能够发生较大程度的弹性变形,并且在压力释放后迅速恢复原状。这使得 V 型弹簧在应对压力波动较大的工况时表现出色,能够始终保持良好的密封性能。例如,在液压系统中,当压力突然升高或降低时,V 型弹簧能够及时调整自身的弹性力,确保密封唇与密封面紧密贴合,防止泄漏。
U 型弹簧:弹性也较为良好,但在弹性变形范围和恢复速度上略逊于 V 型弹簧。在一些压力变化较为频繁的场合,U 型弹簧可能需要一定的时间来适应压力变化,从而在短时间内可能出现密封性能下降的情况 。
2、 密封性能
V 型弹簧:由于其能够提供均匀且稳定的压力,使得密封唇与密封面之间的接触更加均匀,有效减少了泄漏的可能性。此外,V 型弹簧的高弹性和快速响应能力,使其在高压、高速等恶劣工况下仍能保持良好的密封性能。在航空发动机的燃油密封系统中,V 型弹簧泛塞封能够承受高温、高压以及高速旋转的工况,确保燃油不会泄漏,保障发动机的正常运行。
U 型弹簧:在密封性能上也能满足一般工况的要求,但在面对极端工况时,其密封性能可能不如 V 型弹簧稳定。特别是在密封间隙较大或压力波动剧烈的情况下,U 型弹簧可能无法及时调整密封压力,导致密封效果变差 。
3、 耐磨性能
V 型弹簧:由于其力的分布均匀,密封唇与密封面之间的磨损也相对均匀,从而延长了密封唇的使用寿命。此外,V 型弹簧的抗疲劳性能较好,能够在长时间的往复运动中保持稳定的性能,减少了因弹簧疲劳导致的密封失效风险 。
U 型弹簧:由于其结构特点,在与密封唇配合时,可能会出现局部压力集中的情况,导致密封唇的局部磨损较为严重。这在一定程度上会缩短密封唇的使用寿命,需要更频繁地更换密封件 。

适用场景
低压、低速工况:在压力较低、速度较慢的工作环境中,U 型弹簧能够满足密封要求,且其相对简单的结构和较低的成本使其具有较高的性价比 。
加工制造



性能表现
1、 弹性性能
V 型弹簧:具有较大的弹性变形范围,在承受较大压力时,能够发生较大程度的弹性变形,并且在压力释放后迅速恢复原状。这使得 V 型弹簧在应对压力波动较大的工况时表现出色,能够始终保持良好的密封性能。例如,在液压系统中,当压力突然升高或降低时,V 型弹簧能够及时调整自身的弹性力,确保密封唇与密封面紧密贴合,防止泄漏。
U 型弹簧:弹性也较为良好,但在弹性变形范围和恢复速度上略逊于 V 型弹簧。在一些压力变化较为频繁的场合,U 型弹簧可能需要一定的时间来适应压力变化,从而在短时间内可能出现密封性能下降的情况 。
2、 密封性能
V 型弹簧:由于其能够提供均匀且稳定的压力,使得密封唇与密封面之间的接触更加均匀,有效减少了泄漏的可能性。此外,V 型弹簧的高弹性和快速响应能力,使其在高压、高速等恶劣工况下仍能保持良好的密封性能。在航空发动机的燃油密封系统中,V 型弹簧泛塞封能够承受高温、高压以及高速旋转的工况,确保燃油不会泄漏,保障发动机的正常运行。
U 型弹簧:在密封性能上也能满足一般工况的要求,但在面对极端工况时,其密封性能可能不如 V 型弹簧稳定。特别是在密封间隙较大或压力波动剧烈的情况下,U 型弹簧可能无法及时调整密封压力,导致密封效果变差 。
3、 耐磨性能
V 型弹簧:由于其力的分布均匀,密封唇与密封面之间的磨损也相对均匀,从而延长了密封唇的使用寿命。此外,V 型弹簧的抗疲劳性能较好,能够在长时间的往复运动中保持稳定的性能,减少了因弹簧疲劳导致的密封失效风险 。
U 型弹簧:由于其结构特点,在与密封唇配合时,可能会出现局部压力集中的情况,导致密封唇的局部磨损较为严重。这在一定程度上会缩短密封唇的使用寿命,需要更频繁地更换密封件 。

适用场景
1、 V 型弹簧适用场景
高压系统:如石油化工的高压管道、液压系统等,V 型弹簧能够承受高压并提供稳定的密封力,确保系统的安全运行。
高精度设备:在半导体制造设备、精密仪器等对密封精度要求极高的场合,V 型弹簧的均匀压力分布和良好的弹性控制能力能够满足其高精度密封需求。
高温、高速工况:航空发动机、高速旋转机械等设备,V 型弹簧的耐高温、高速性能以及快速响应能力使其能够适应这些恶劣工况 。
2、 U 型弹簧适用场景
一般工业设备:在一些对密封性能要求不是特别高的普通工业设备中,如小型水泵、通风设备等,U 型弹簧泛塞封因其成本较低、结构简单而得到广泛应用。低压、低速工况:在压力较低、速度较慢的工作环境中,U 型弹簧能够满足密封要求,且其相对简单的结构和较低的成本使其具有较高的性价比 。
加工制造
1、 V 型弹簧加工
V 型弹簧通常采用冲压成型工艺,这种工艺需要高精度的模具和先进的冲压设备。冲压成型能够保证 V 型弹簧的尺寸精度和形状一致性,但模具的制造和维护成本较高。此外,为了满足不同工况对弹簧性能的要求,还可能需要对 V 型弹簧进行后续的热处理、表面处理等加工工序 。
2、 U 型弹簧加工
U 型弹簧一般通过绕制工艺制成,绕制设备相对简单,成本较低。绕制工艺可以根据需要灵活调整弹簧的尺寸和形状,但在尺寸精度和一致性方面可能不如冲压成型的 V 型弹簧。同样,U 型弹簧也可能需要进行一些后续加工来提高其性能和耐腐蚀性 。
